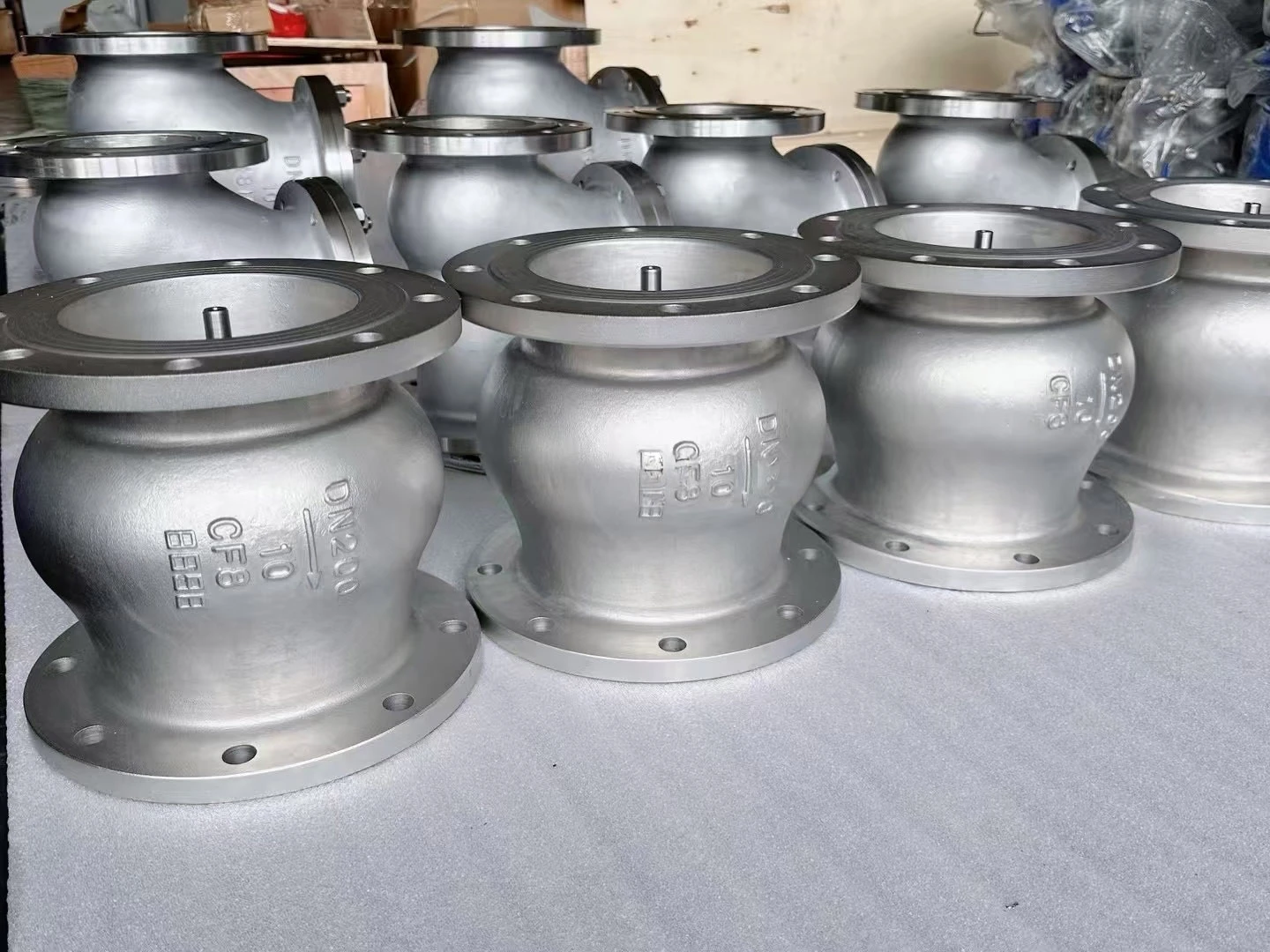

Check Check Valve

Athugunarventillinn er einn - leiðarventill sem gerir aðeins kleift að vökvi (vatn, olía, gas osfrv.) Rennur í eina átt og kemur sjálfkrafa í veg fyrir að miðillinn streymi aftur til baka

Hringdu í okkur

Lýsing

1. Hvað er stútprófunarventill?

A Check Check Valveer tegund vors - hlaðinn athugunarventill hannaður fyrir Ultra - nákvæman notkun í lágu - flæðaforritum. Nafn þess kemur frá kjarnaþáttum þess: astút(nákvæmlega vélknúin gat sem virkar sem sætið) og astimpla eða pinna(lokunarþátturinn).

Þessi hönnun er gerð fyrir nákvæmni og áreiðanleika, ekki bara fyrir einfalda ON/OFF flæðisstýringu.

Aðalaðgerð:Til að leyfa vökvaflæði aðeins þegar sérstakt, for - ákvarðað þrýstingsmunur er náð (sprunguþrýstingur) og veitir kúla - þétt innsigli gegn öfugri flæði.

2.. Hvernig virkar stútprófunarventill?

Aðgerðin er byggð á nákvæmu jafnvægi milli vorkrafts og vökvaþrýstings:

Lokað ástand:Vor ýtir stimpilinum á stútinn og býr til innsigli. Vökvaþrýstingur á inntakshliðinni er ófullnægjandi til að vinna bug á vorkraftinum.

Sprunguþrýstingur:Þegar inntaksþrýstingur fer yfir kraft vorsins (sprunga þrýstingur), lyftar stimpillinn smávægilega af sætinu og gerir vökva kleift að renna í gegnum litlu hringrásina um stútinn.

Fullt flæði:Þegar flæði eykst dregur stimpillinn aftur til baka og opnar stærri flæðisstíg.

Lokun:Þegar inntaksþrýstingur lækkar undir sprunguþrýstingnum eða öfugum þrýstingi á sér stað, neyðir vorið strax stimpilinn aftur á stút sætið og stöðvar flæði með lágmarks öfugri flæði eða þrýstingsörvun (vatnshamar).

3. Kostir

Af hverju að tilgreina stút eftirlitsventil yfir aðrar gerðir? Ávinningur þess er sérstakur fyrir hönnun þess:

Nákvæm sprunguþrýstingur:Hægt er að kvarða vorálagið nákvæmlega við framleiðslu, sem gerir ráð fyrir mjög sérstökum og endurteknum sprunguþrýstingi. Þetta er mikilvægt fyrir mælingu og innspýtingarkerfi.

Bubble - þétt þétting:Samsetningin af lappaðri stimpli og stútsæti (oft frá hertu efni) nær lekahlutfalli í IV eða VI og kemur í veg fyrir afturstreymi.

Lágmarks innra rúmmál (lágt dauða bindi):Samningur, inline hönnun hefur mjög lítið innra rými, sem gerir það tilvalið fyrir forrit þar sem vökvasöfnun eða blöndun er óviðunandi (td litskiljun, efnasýnataka).

Fljótur viðbragðstími:Léttur stimpill og stutt ferðalengd gerir kleift að fá mjög skjótan opnun og lokun, hentugur fyrir pulsating rennsli eða hátt - tíðni skyldur.

Tæringarþol:Oft smíðað alfarið úr316 ryðfríu stáli, Hastelloy, eða títan, sem gerir þau hentug fyrir árásargjarn efni og hátt - hreinleika forrit.

4. Hvar eru stútprófunarlokar nauðsynlegir?

Þessir lokar eru mikilvægir í atvinnugreinum þar sem nákvæmni, ekki bara flæði, er í fyrirrúmi:

Efnafræðilega innspýtingarkerfi:Einmitt að stjórna inndælingu hemla, mælikvarða meðferðar eða hvata í olíu- og gasleiðslur eða efnaferli.

Greiningar- og rannsóknarstofubúnaður:Notað í HPLC (hátt - afköst vökvaskiljun) kerfi og önnur tæki þar sem þörf er á nákvæmu, pulseless flæði.

Tæki og mælingardælur:Að starfa sem losun og sogventlar fyrir þind eða stimpladælur, tryggja nákvæman skammt og koma í veg fyrir afturstreymi.

Sýnatökukerfi:Tryggja hreint, dæmigert sýnishorn með því að koma í veg fyrir kross - mengun eða afturstreymi í sýnislínuna.

Vökvakerfi og smurolíukerfi:Að veita stýringu flugmannsþrýstings og koma í veg fyrir frárennsli - aftur í nákvæmni vökvahringrásum.

5.

Lögun	Check Check Valve	Kúluskoðunarventill	Swing Check Valve
Innsigli	Bubble - þétt(Metal - til - málmlokað sæti)	Gott (teygjanlegt sæti)	Gott (málm- eða teygjanlegt sæti)
Sprunga nákvæmni	Mjög hátt(Nákvæmlega kvarðað vor)	Lágt (breytilegt eftir vor- og kúlustöðu)	Mjög lágt (fer eftir þyngdarafl/flæði)
Innra bindi	Mjög lágt	Miðlungs	High
Viðbragðstími	Mjög hratt	Hratt	Hægur
Dæmigerð stærð	Lítil (1/4 "til 1/2" NPT algeng)	Lítið til stórt	Stórt

7. Algengar spurningar (algengar)

Sp .: Hver er munurinn á sprunguþrýstingi og afturþrýstingi?
A: Sprunguþrýstingurer inntaksþrýstingur sem þarf tilOpiðlokinn og hefja flæði.Afturþrýstingurer þrýstingurinn sem lokinnlokar. Vegna flæðisvirkni er afturþrýstingurinn oft aðeins lægri en sprunguþrýstingur.

Sp .: Er hægt að gera við stútprófunarventil?
A:Almennt, nei. Flestir eru hannaðir sem ekki - viðgerðir, innsiglaðar einingar til að viðhalda heiðarleika. Ef sætið er skemmt eða afköst brotnar niður er venjulega skipt um allan lokann.

Sp .: Eru þeir hentugir fyrir seigfljótandi vökva eða slurries?
A: Nei.Nákvæm úthreinsun milli stimpilsins og stútsins er auðveldlega stífluð af agnum eða hamlað með háu - seigju vökva. Þeir eru bestir fyrir hreina, lágt - til - miðlungs seigju vökva og lofttegundir.

Sp .: Hvað þýðir „2: 1 þrýstingshlutfall“?
A:Þetta er lykilforskrift fyrir inntaksloka dælu. Það þýðir að lokinn krefst útrásarþrýstings sem er að minnsta kosti helmingur inntaksþrýstingsins til að opna. Þetta kemur í veg fyrir að lokinn „gufu læsing“ í soglínum.
